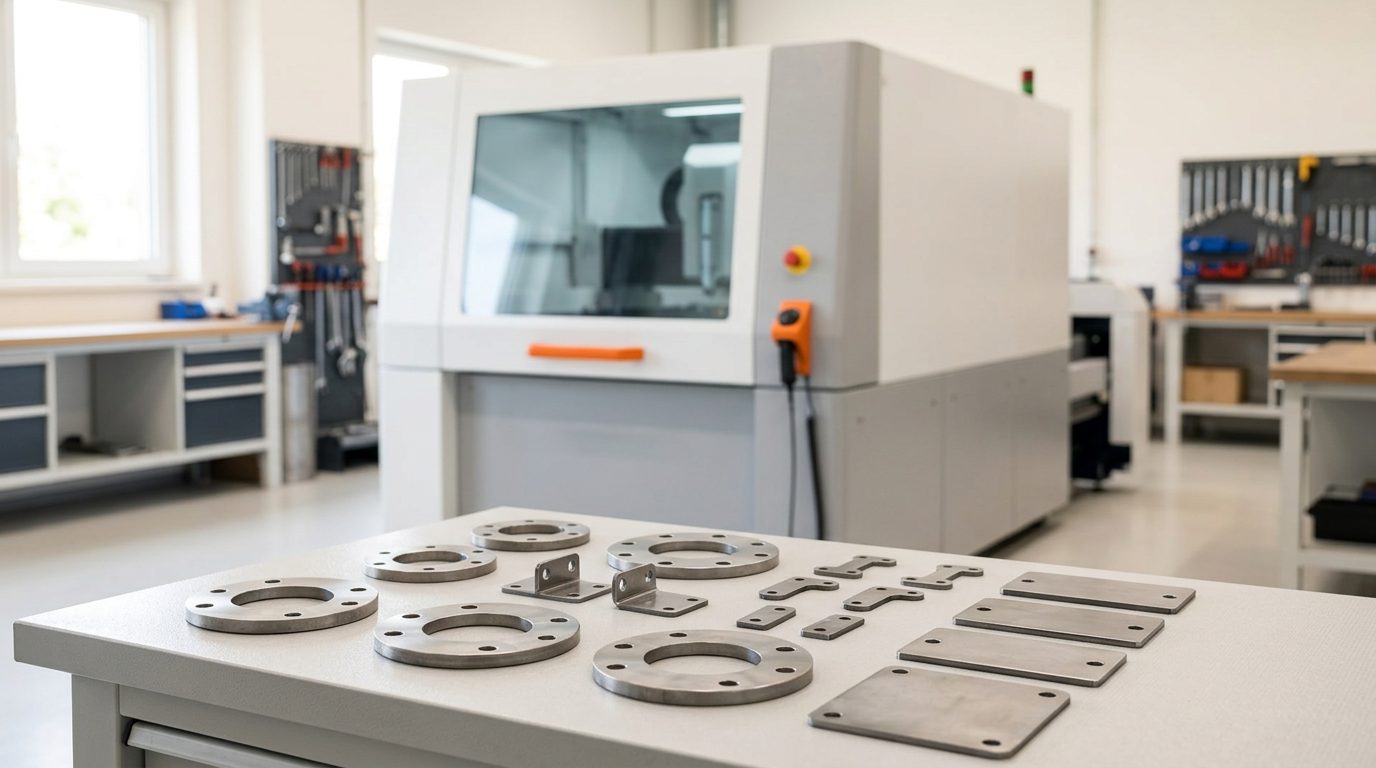

Lasersnijwerk bestaat uit vlakke delen die volgens een opgegeven vorm uit een plaat gesneden worden: contour, gaten en uitsparingen in één keer. Het vormt de basis van bijna elke plaatwerkopdracht: een lasersnijdeel is óf een afgewerkt vlak deel, óf een halffabricaat dat daarna gezet, gelast en bewerkt wordt. Hier leggen we uit waaruit lasersnijwerk gemaakt wordt, welke nauwkeurigheid je mag verwachten en hoe je het op maat bestelt.

Wat een lasersnijdeel is en hoe het ontstaat

Het deel ontstaat door thermisch snijden: het materiaal smelt in de snede en wordt weggeblazen. Precisiedelen worden tegenwoordig meestal met een fiberlaser gesneden; elders wordt ook plasma of autogeen snijden gebruikt. Bij ons ontstaat lasersnijwerk op een combinatiemachine TRUMPF TruMatic (ponsen en fiberlaser), uit plaat tot 6 mm. Uit één bestand ontstaat een afgewerkte uitslag met contour, gaten en uitsparingen, direct klaar voor de volgende bewerking. Eén bestand (DXF of 3D-model) definieert zo het hele deel.

Materialen en diktes voor lasersnijwerk

Lasersnijwerk wordt uit vrijwel alle gangbare plaatsoorten gemaakt. De materiaalkeuze bepaalt de prijs en waar het deel standhoudt:

Koudgewalste zwarte plaat (DC01) — het goedkoopst, voor kappen, consoles en delen die daarna nog gezet worden. Op voorraad in 1,5 / 2 / 3 mm.
Verzinkte plaat (DX51D+Z275) — corrosiebestendig zonder lakken; op voorraad in 1 en 2 mm (1000 × 2000 mm) en 2 en 3 mm (1250 × 2500 mm).
Rvs (1.4307 / 304L) — voedingsmiddelenindustrie, zicht- en buitendelen; op voorraad in 1 / 2 / 3 / 4 mm.
Aluminium — laag gewicht en van nature corrosiebestendig; dat hebben we niet op voorraad, het wordt per opdracht besteld.

Het goedkoopst en snelst is een lasersnijdeel dat ontworpen is op een dikte en kwaliteit die de fabrikant op voorraad heeft en in grotere volumes inkoopt. Een afwijkend materiaal moet besteld worden, wat zowel de levertijd als de prijs opdrijft. Het loont dus om het ontwerp af te stemmen op de voorraad, bij ons de hierboven genoemde diktes van staal DC01, verzinkt DX51D+Z275 en rvs 1.4307.

Die smalle voorraad houden we bewust aan: ze dekt de gangbare constructieve behoeften ruim af. Concepten, monsters, prototypes en tests laat je daarom het best uit voorraadmateriaal maken: dat is goedkoper en direct beschikbaar. Een speciaal materiaal (bijvoorbeeld rvs 1.4404 / 316L of een andere kwaliteit) kopen we pas in voor de serieproductie, als het product uitontwikkeld is en de technische eigenschappen ervan echt nodig heeft. Alle voorraaddiktes vallen binnen ons bereik tot 6 mm.

Nauwkeurigheid en snijkwaliteit

Bij lasersnijwerk is de snijkant glad, haaks en vrijwel braamvrij, zodat afschuinen of slijpen vóór de verdere bewerking niet nodig is. De maattolerantie ligt in de tienden van een millimeter: nauwkeurig genoeg, ook voor delen die later gelast of gepast worden. Plasma en autogeen snijden geven meestal een bredere snede en een licht schuine snijkant; houd daar rekening mee waar nauwkeurig passen nodig is. Een nauwkeurige uitslag is bovendien een voorwaarde voor een nauwkeurige zetting: een onnauwkeurige snijkant maakt zetten niet meer goed.

Zo bestel je lasersnijwerk op maat

Voor een prijs van een lasersnijdeel hebben we alleen de geometrie en het materiaal nodig:

Vlak deel — stuur een DXF van de contour, inclusief gaten en uitsparingen.
Deel dat gezet wordt — stuur liever een 3D-model (STEP/STP); daaruit leiden we de uitslag af met de juiste ontwikkelde lengte.
Materiaal en dikte — twijfel je, dan adviseren we op basis van de functie en de omgeving van het deel.

De prijs van een lasersnijdeel bestaat vooral uit het materiaal (gewicht en kiloprijs van de kwaliteit), de snijlengte (omtrek plus gaten en uitsparingen), het aantal elementen (elk gat is een aanloop en een insteek) en het aantal stuks. Omdat er meerdere variabelen zijn, is een schatting met de hand vaak onnauwkeurig; in onze online calculator wordt alles automatisch uit het geüploade bestand berekend.

Veelgestelde vragen

Wat is het verschil tussen een lasersnijdeel en een afgewerkt deel?

Een lasersnijdeel is een vlakke uitslag die uit een plaat gesneden is. Wordt het niet meer gezet of gelast, dan is het op zichzelf al een afgewerkt deel; anders dient het als halffabricaat voor verdere bewerkingen.

Tot welke dikte kunnen jullie lasersnijwerk maken?

Tot 6 mm, in een plaatformaat tot 1250 × 2500 mm. Onze moderne machines dekken bewust het segment dunne en middeldikke plaat dat onze groep van bedrijven nodig heeft. Lasersnijwerk uit dikkere plaat en plasmasnijden doen wij niet.

Moeten de snijkanten na het snijden nog bewerkt worden?

Bij laser meestal niet: de snijkant is schoon en braamvrij. Afschuinen of ontbramen doen we alleen waar de functie van het deel of de veiligheid dat vraagt.

Maken jullie ook maar één lasersnijdeel?

Ja. Zonder gereedschap en zonder minimumaantal prijzen en maken we ook één enkel stuk. Bij een grotere serie daalt de stukprijs.

Heb je de vorm van je deel klaar? Upload een 3D-model (STEP/STP) en je ziet meteen prijs en levertijd van je lasersnijdeel.
